TranceparentBlueこと、TBです。
PCに、新しいソフトウェア音源をを入れようかな～と思ったのですが、Cドライブの容量が足りない・・・。
そんな状況になりました。ＰＣを買い替えるわけにはいかないし、自分でやってみよう！と思ったのですが・・・。
・Cドライブを交換するには、部品を買いますが、どれを選んだらいいのか？
・SSDには、いろんな種類があって、本当に動くのか？
・Cドライブをコピーするの、うまくいくのか？
ハードルだらけですよね・・・。
しかし、今、このようにPCでこのブログをかけている(笑)ので、成功したやり方やポイントをメモしておきます。
それではどうぞ。
スポンサードリンク
目次
１．背景
ソフトウェア音源を動かす際、Cドライブにインストールすることが重要です。
（音源もプログラムなので、音の再生や変換の速度に影響する）
私のPCのスペックは以下です。
中古で4万で購入し、1年ほど使っています。
Lenovo Thinkpad E570
CPU intel CORE i7 (7500U)
Memory 16GB
SSD 128GB（Cドライブ）
HDD 1TB （Dドライブ）
このCドライブを増やしたい！
２．PCパーツの購入
２．１ SSD
(1)SSDの種類HDDからSSDが主流になって久しいですが、
交換できるとしても、その形が重要なのです。
標準化はされていますが、PCのメーカによりさまざまです。
PCのSSDが物理的にどんなドライブなのかを調べます。
普通の2.5inchか？M.2か？

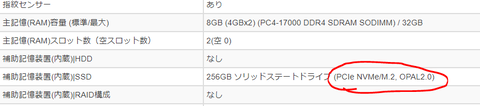

製品仕様書を見ると・・・
https://www.lenovo.com/jp/ja/static/catalog/nb-2017-e570_web_1212_4
SSDは、PCIe NVMe/M.2.という形式らしい
色々と調べていくと、
HDDやSSDをPCに接続するケーブルというか規格は、
SATA3というのが一般的。
しかし、SSDについては、M.2というもっとコンパクトな
規格があるようです。
M.2というのは、次の画像の形のものです。
この挿すところの端子の形状が「M.2」という形式なのです。
Thinkpadでは、5年以上前から、HDDの2.5inchとは別に、
このM.2を指すところがあり、簡単にSSDを増設できて便利でした。
しかし、Thinkpad E570では、ちょっと事情が違いそうです。
M.2に挿せるSSDの種類、このページに詳しく改定あります。
https://www.dell.com/support/article/ja-jp/sln301626/m-2%E3%82%AB%E3%83%BC%E3%83%89%E3%81%AE%E9%81%95%E3%81%84%E3%82%92%E8%A6%8B%E5%88%86%E3%81%91%E3%82%8B%E6%96%B9%E6%B3%95?lang=ja#3
Ｍ.2というのは、挿すところの端子の形状を指すと書きましたが、
同じ端子のM.2にも、大きく分けて2つあります。
SATA（NGFF） と PCIe NVMe
これらの情報を間違って買ってしまうと、
絶対に使えませんので、注意が必要です。
自分のPCがどのM.2に対応しているのか確認が必要です。
PCIe NVMeのほうが速度が速いようです。
M.2のSSDの製品の名前の後ろに、
4桁数字がついていることがありますが、
これは、SSDの長さです。
PCに入るか、入らないか、ということですね。
これも、そのPCに装着可能なものの長さを調べてから買う必要があります。
今は、自分で組み立てPCも、M.2が当たり前になっています。
一般出来に、2280というサイズが多いです。
詳しくは、自分で調べるか、詳しい方に確認を！
例えば、古いPCのM.2には、
短いものしか装着できません。
さて、今回はThinkpadE570のM.2ですが、
M.2 MVNeの2280です。
SATA（NGFF）でないM.2を買う必要があります。
(2)SSD購入
Western Digital の SSD 512GB SN550です。
怪しげなメーカーのものと値段は大差ありませんが、
口コミを見ると、発熱が少ない特徴があり、安心できそうです。
やはり、老舗は違いますね。
商品のリンク
https://www.amazon.co.jp/gp/product/B082VZKK3L/ref=ppx_yo_dt_b_asin_title_o00_s01?ie=UTF8&psc=1
スポンサードリンク
本当は1TBが欲しかったけど、今の4倍だからまずはいいかなと。
それに、うまく交換できなかったら色々と面倒だから、お試しです。
※なお、2020年8月現在 SSD の価格は、512GBで8000円、1TBで12000という感じでした。
２．２ M.2 USBケース
現在Thinkpadの中には、M.2の128GBが入っていて、そこにOSやらDAWがインストールされています。
これを、新しいSSDにクローン（ただのコピーではない）すれば、
新しいSSDをThinkpadに差し替えて、
起動することができます。
まず、そのためには、
PCに買ってきた新しいM.2を挿して、
本体の中にある、M.2からデータをクローンするわけです。
しかし、M.2を挿すところは、PCに一つしかありません。
ですので、
一時的にせよ、PCにM.2のSSDを挿す方法を考える必要があります。
ネットで色々調べましたが、いまいちはっきりと記載はありませんが、
USBにM.2を挿すアダプターを買えば、クローンして、
入れかえられそうです。

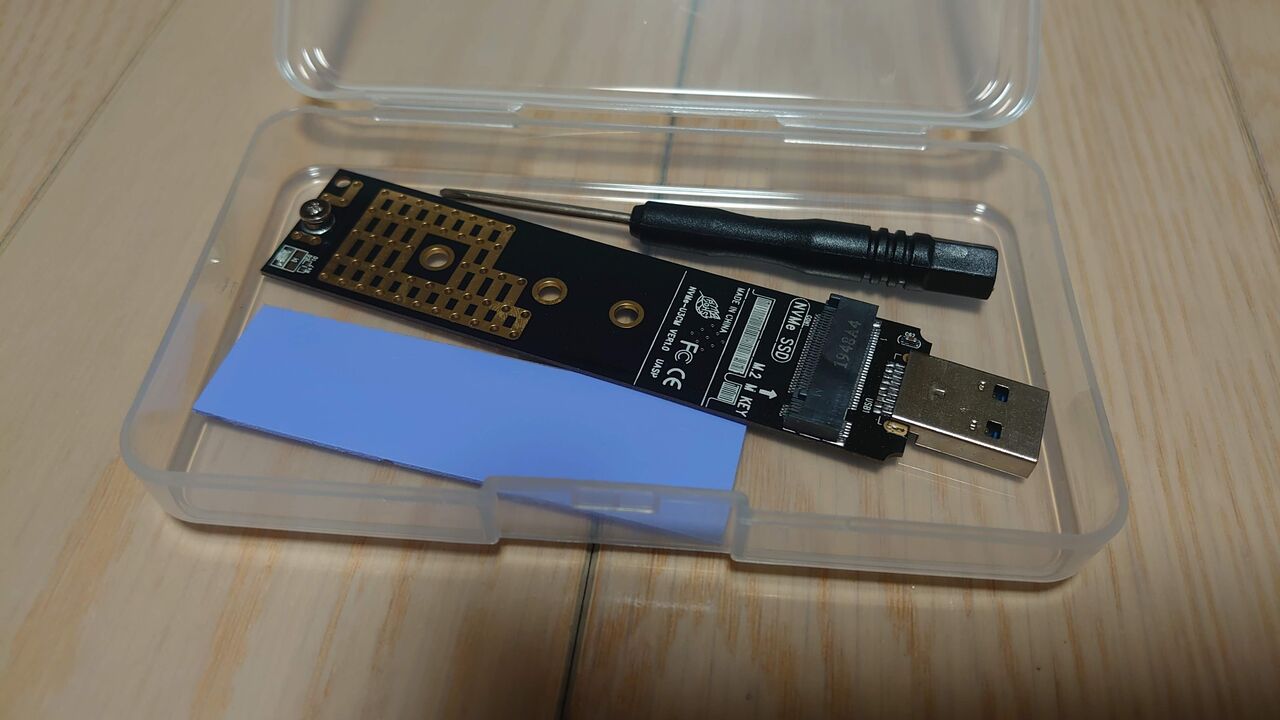

そこで買ったのがコイツです。
これも、SATA用とNVMe用があります。必ずNVMe対応のものを買います。
https://www.amazon.co.jp/gp/product/B086V2NZTM/ref=ppx_yo_dt_b_asin_title_o00_s00?ie=UTF8&psc=1

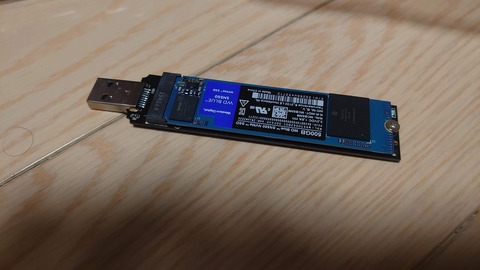

SSDを挿して、ドライバでねじ止めすると、こんな感じです。
しっかりケースに入っている方が安心ですが、使うのは短期間ですので、
安い方が良いですね。ケース付きで閉まっておけるのも親切です。
基盤やパーツに触る前は、必ず、金属に触れてからやりましょ～
スポンサードリンク
３．PC本体のM.2 SSD → USBのM.2 SSD のクローン
過去にもやっていたので、あまり心配はしていませんでしたが、
色々と試して、3回クローンしましたが、何とか乗り越えました。

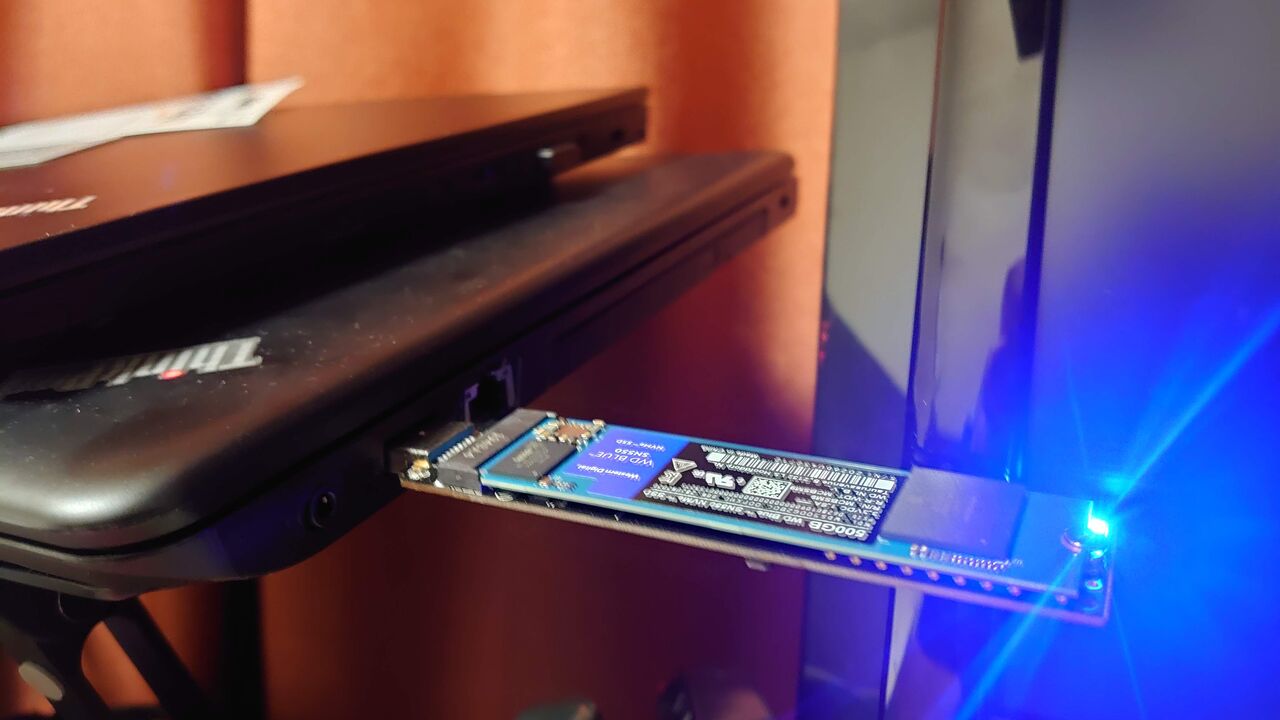

(1)まず、先ほどのSSDをUSBに挿します。
汚いPCですみません。

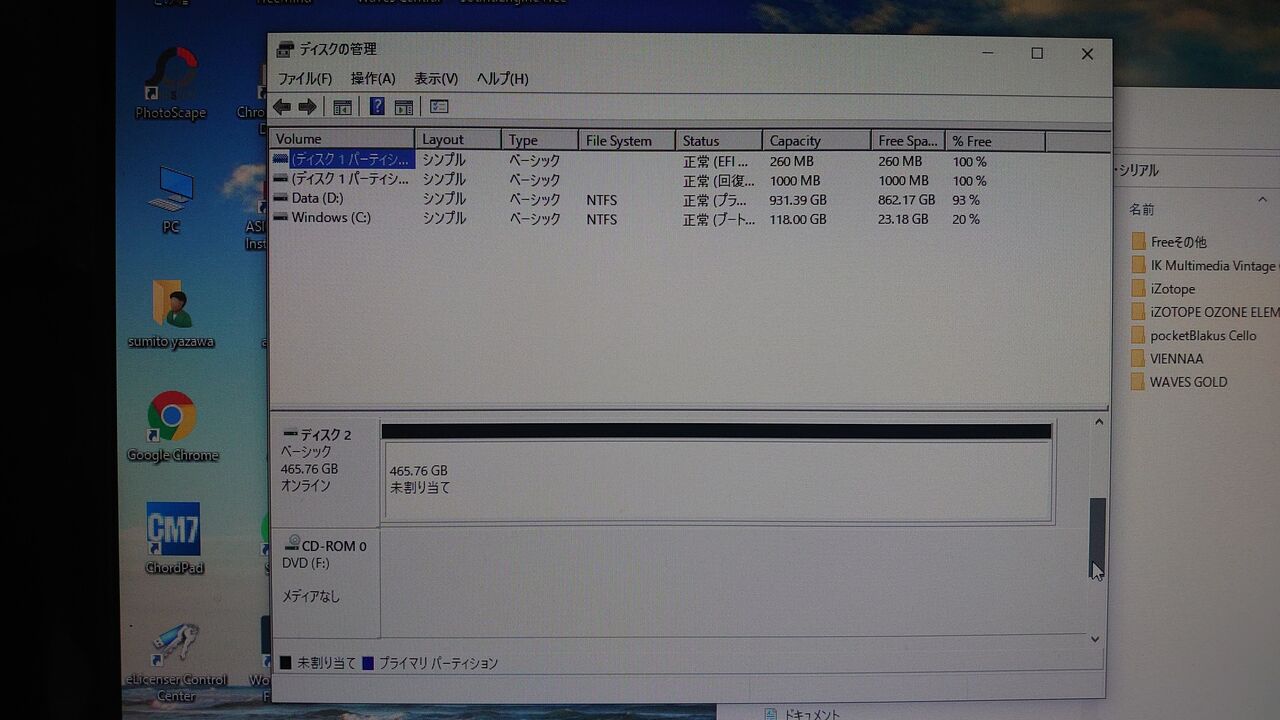

(2)SSDを認識しているかを確認します。
※コピー元のCドライブに、ビットロッカー（暗号化）はされている場合は、
それを解除してからでないと、クローン後に起動しないようです。
(3)もしMBRかGPTかを聞かれた場合、GPTを選んでください。
windwosMe以降は、すべてGPTのようです。
WIndows10なら確実にGPTでしょう。
(4)クローンの準備
ツールは、これを使います。これは、とても便利です！
https://jp.easeus.com/backup-software/free.html
やり方は、こちらを参考にしました。
https://tarelife.com/clone-ssd/
しかし、このままやってしまうと、うまくいきません。
確実にやるには、WinPEブータブルディスクを使います。
もちろん、ツールは、同じものです。
やり方は、こちらがとても分かりやすいです！
https://jp.easeus.com/todo-backup-resource/create-bootable-disk-with-todo-backup.html
WinPEブータブルディスクは、先ほど挿したUSBに刺さったSSDに入ると思います
そして、再起動します。
(5)USBのSSDからツールが起動されるのでクローンする
操作は、
https://tarelife.com/clone-ssd/
を参考にします。
もし、USBのSSDからツールが起動しない場合は、
BIOSの画面から設定を変更する必要があるかもしれません。
この辺を参考に、起動するデバイスの順序を見直すといいかもです。
https://support.lenovo.com/jp/ja/solutions/ht117661/
スポンサードリンク
４．SSDの交換
以下を参考にどうぞ。https://tabletpcnavi.com/thinkpad-e570-20171031/
簡単に交換できます！
基盤やパーツに触る前は、必ず、金属に触れてからやりましょ～
これで、起動するはずです！
お疲れさまでした。
追伸
[SSDをクローンしたのにSSDから起動しない原因についての考察]クローンしたSSDから起動できないと、頭を抱えますね。
そもそも、クローン元のデータがおかしい場合、
クローン先のSSDに正しくデータがコピーされていない場合、
BIOSの設定が悪い場合、などなどあるようです。
色々検索すると出てきますが、
今回はどれも私の問題を解決できませんでした。
※上の方法はうまくいくと思います。
正しくクローン出来たのに、SSDから起動させようとすると、
エラーが発生してWIndowsが起動せずブルースクリーンになる。。。
今回調べてわかったのですが、どうやらWindowsにブートマネージャーの設定がおかしいから、
ということのようです。
windows10を起動して、
WinPEブータブルディスクを作成しないで、
SSD①からSSD②にクローンした場合、

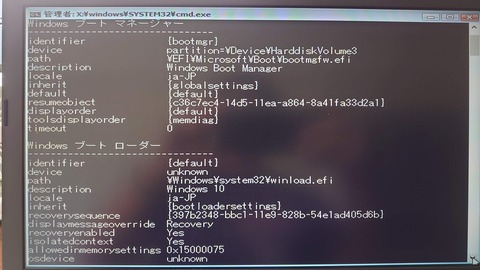

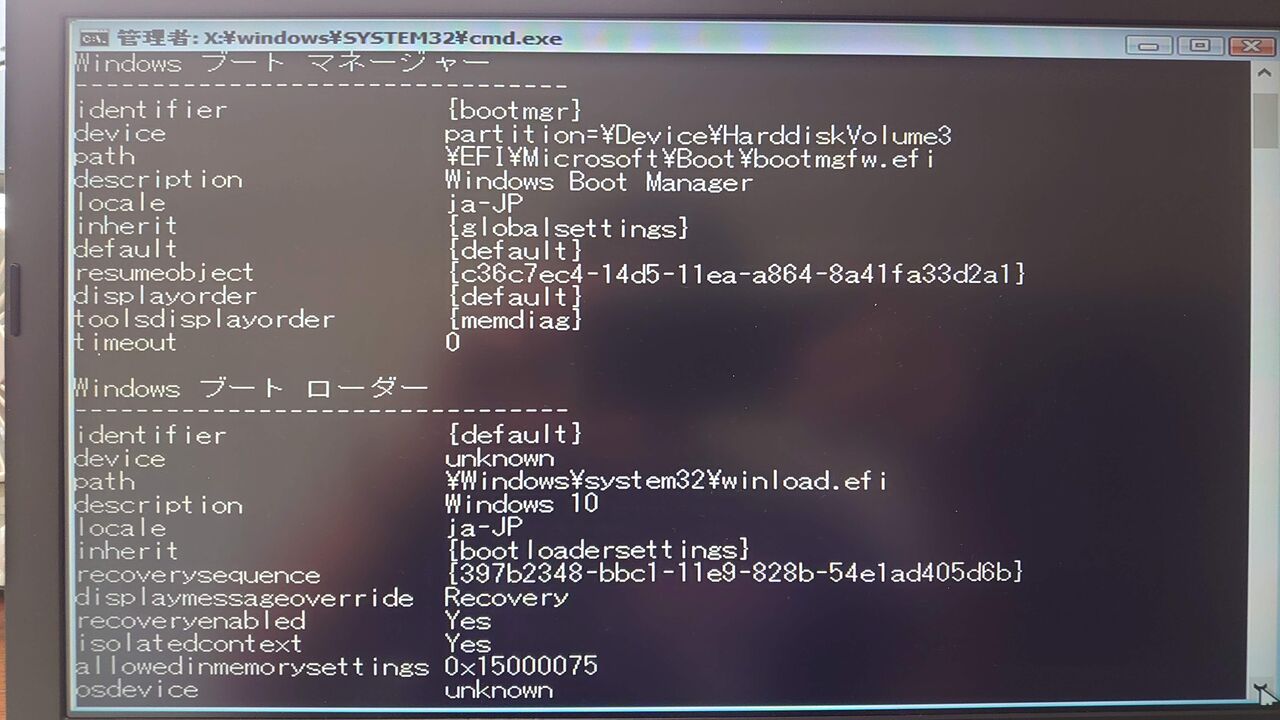

ブートについての設定が記載されている
windowsの情報がいかにようになっています。
ブートローダーのdeviceとosdeviceがunknownです。
これだとぜったい起動しないらしいです。
修正しましたが、起動せず・・・。
ブートマネージャーのdeviceはさらに謎です。
ディスク３を挿していて、これはUSBに挿した新しいSSDですが、
SSDを交換したら、ディスク1になっているはずですが、
ここを変更するすべがありません。
それで、壁にぶち当たりましたが、
解決策が、WinPEブータブルディスクだったのです。
クローン先のUSBのSSDからたぶんlinuxを起動し、
そこで、クローン元からクローン先にデータをコピーして、
加えて、ブートマネージャーの情報も書き換えてくれるんだと思います。
不親切極まりないですが、クリアしたときに喜びはひとしおです(笑)
それでは！
